凌烟阁的车用微处理器设计参考平台，包含数字核心IP与高可靠度的模拟IP，可协助客户进行车规安全项目开发并快速达到量产。根据应用场景选择最适合的工艺及处理器核心，更可搭配PUF安全方案，强化车联网的通信安全。
车用微处理器客制化IP开发，从电路设计到芯片功能验证都遵循ISO 26262规范，也符合AEC-Q100的质量检验标准。
车用微处理器芯片开发平台
有三大特点
01.遵循ISO 26262车用安全规范，内建双核锁步功能，能执行相同代码并严格同步，提供高安全性。
02.模块化的核心及接口，客户可以自由组合成最适配的微处理器芯片。
03.高规格模拟IP设计，符合车用及工业用微处理器要求。

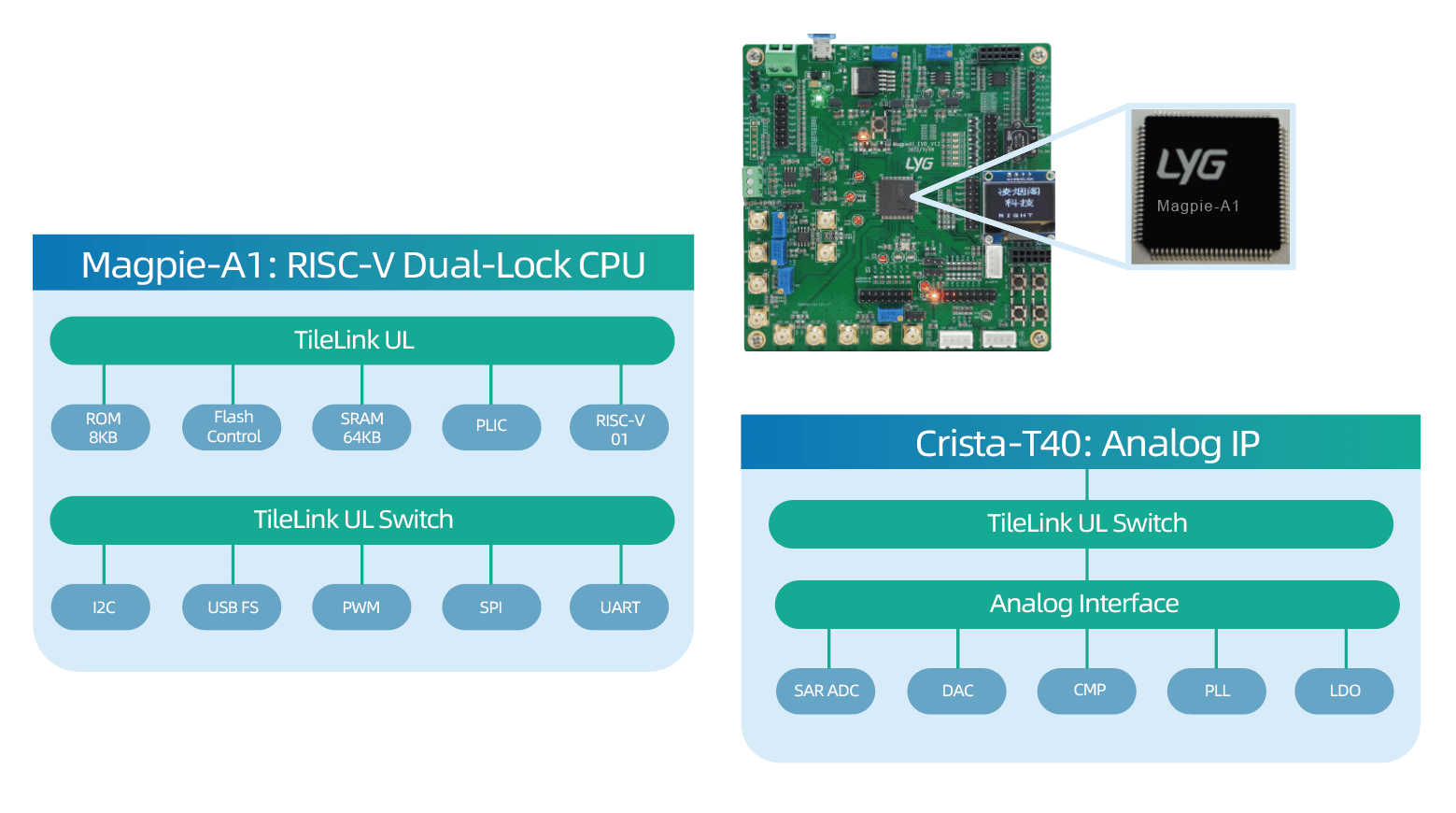

模块化车用MCU平台
模块化设计的RISC-V微处理器与模块化设计的客制模拟IP，可以搭配组合应用于多种场景。
凌烟阁自研IP
车用微处理器开发平台，凌烟阁自研多种符合车用的IP，例如高规格的数模转换IP、准确的时钟类IP及多种高可靠度的标准单元库等。

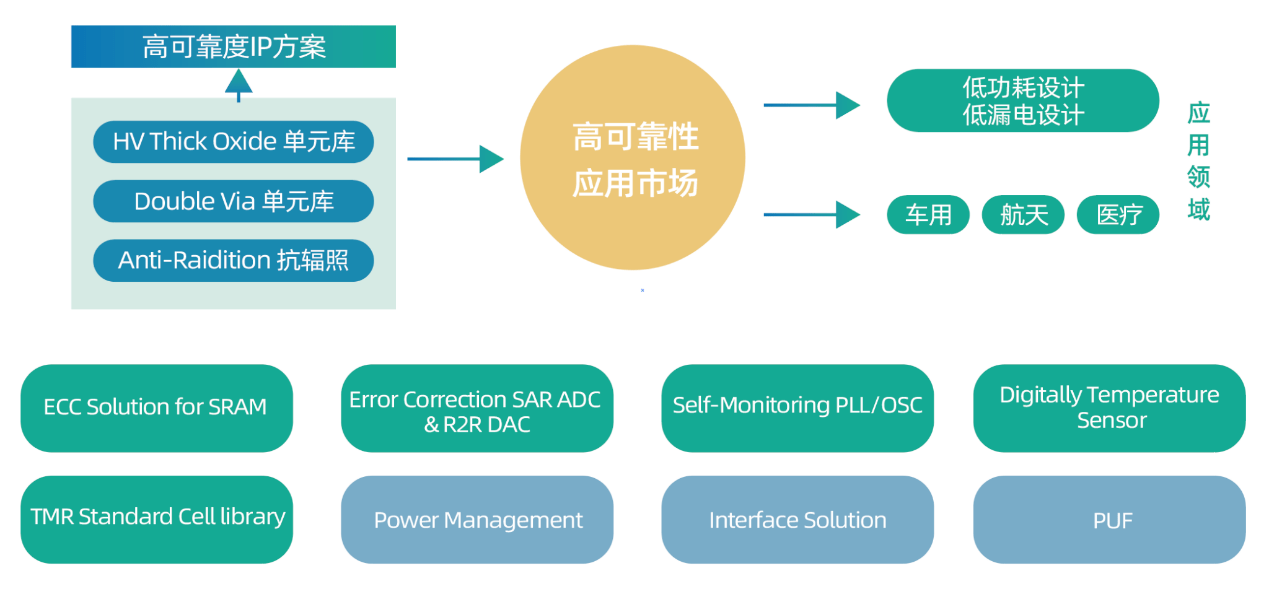

高可靠度标准组件库
凌烟阁提供多种高可靠度标准组件库，协助客户开发有特殊规格需求的产品。
高厚度闸极氧化层的标准单元库(thick oxide standard cell)相同的操作频率和操作电压下可以节省约70％的总功率，正确地应用高厚度闸极氧化层的标准单元库在「常开」(always on)电源域的非关键路径或电路区块，将有效地降低芯片的漏电功率。

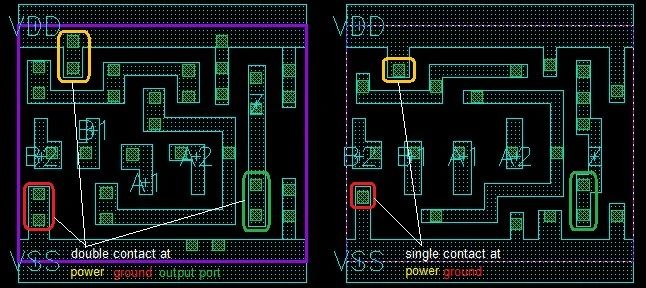

使用双内栓塞标准单元库(double Con/Via standard cell)可减少芯片制造时的瑕疵，进一步保证芯片制造的良率，适合高可靠度芯片产品。

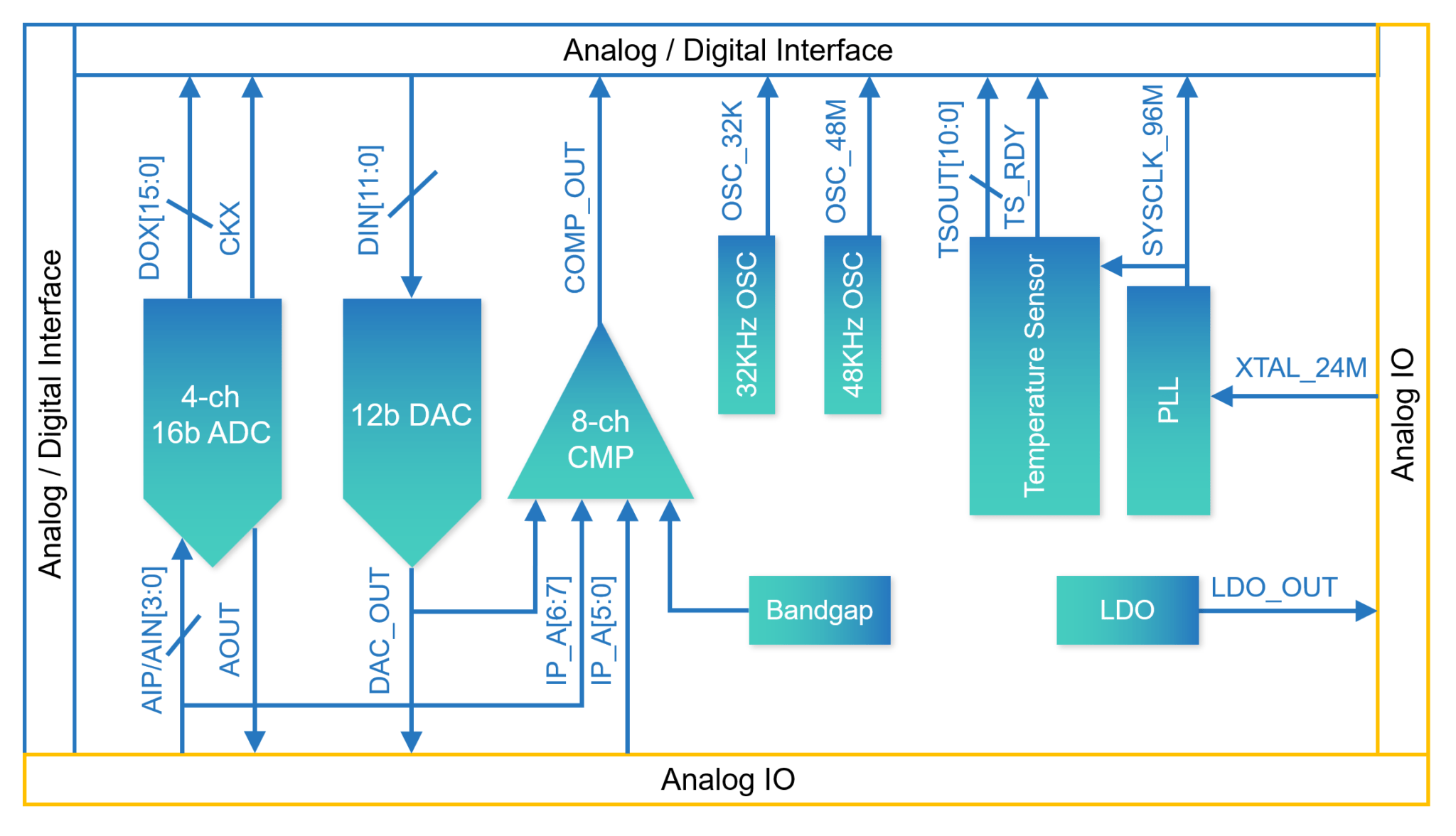

客制化模拟IP模块
Feature List
• 4-ch 16-bit ADC
• 12-bit R2R DAC
• 8-ch Voltage comparator
• LDO regulator : 0.9~2.8V, 100mA
• Digital Temperature sensor : ±3˚ C
• PLL : 20MHz ~ 1.25GHz
• OSC1 : 32kHz
• OSC2 : 48MHz ± 1%
各种架构（SAR, Sigma-Delta, R2R）、不同精确度（10~16 bits）的数模转换电路；各类时脉IP（Oscillator, PLL, DLL）；各类电源相关IP（POR, LDO regulator, Bandgap reference）；全数位化温度感应器。

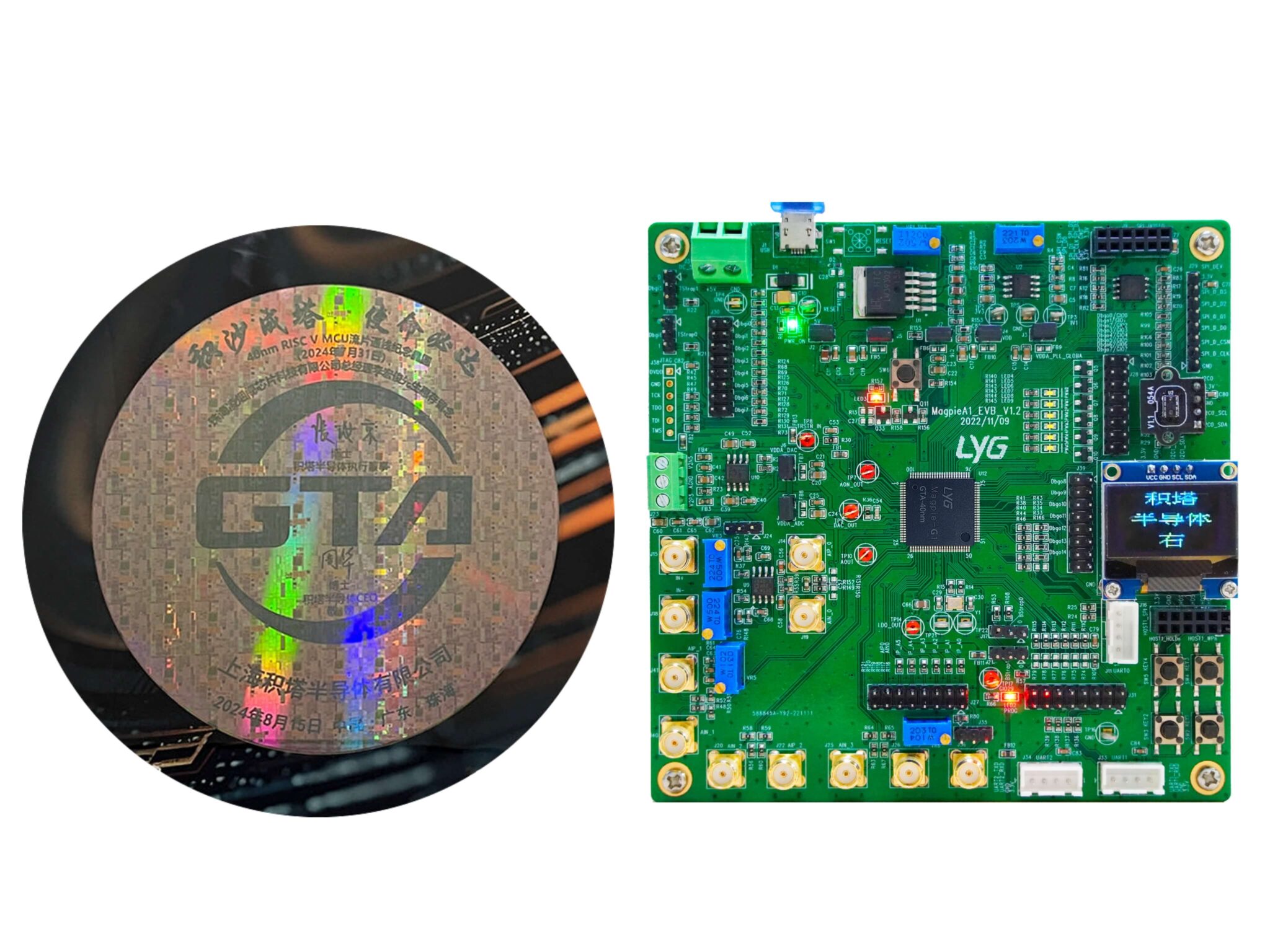

如上图片是现场展示的Demo及验证环境，40nm的微处理器芯片Magpie-A1与仿真IP均已完成系统验证。
凌烟阁芯片科技与积塔半导体进行策略开发合作，提供高效能、低功耗的芯片设计解决方案，满足MCU芯片对高效能、低功耗、高集成度最严苛的应用需求，加速国产特色工艺的发展进程。并在2024年验证了40nm低功耗工艺（GTA40nmLP）的微控制器芯片（MCU）及相关模拟IP的合作方案。
技术优势
车用微控制器参考设计平台协助客户根据应用场景选择最适合的半导体工艺以及处理器核心。模组化设计的IP提供客户快速转换不同核心平台（ARM/RISC-V）提供客户升级不同工艺的弹性。
搭配各种用途的模拟IP，提高客户产品功能的完整性。
